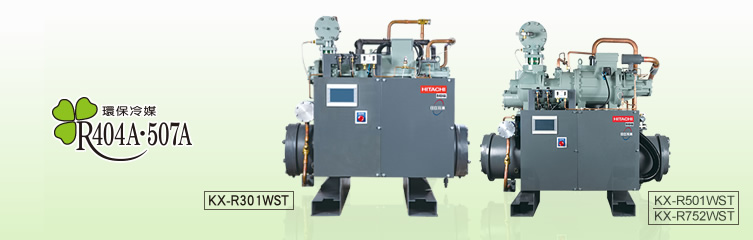

– 二段壓縮螺旋冷凍機
– 二段壓縮螺旋冷凍機

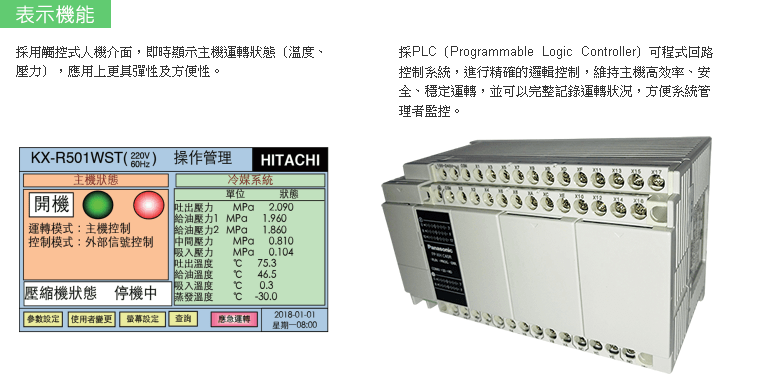

– 人性化操控與管理,採用PLC+人機界面
– 控制機能自由選
2種容量控制機能可供選擇
.依吸入壓力進行容量控制
由冷凍機本身的壓力感測器檢知吸入壓力,並與設定壓力值(開始增載壓力、開始降載壓力)比較後,自動進行容量控制。.依外部信號進行容量控制
由現地自行準備及安裝的溫度開關及切換開關,提供信號予冷凍機後,自動進行容量控制。
重試(Retry)機能
以下3項保護控制具有重試機能。當保護動作停機後,系統會自動進行重試控制,重試開始的60分鐘內,再發生相同的保護動作達2次時,系統才會異常停機。
.低壓異常 .給油溫度上昇異常 .給油差壓異常
保護機能
.具備電流、溫度、壓力等保護功能。
.適時調整主機運轉狀態,避免發生故障。
.可立即顯示故障並記錄故障原因,方便服務檢查。

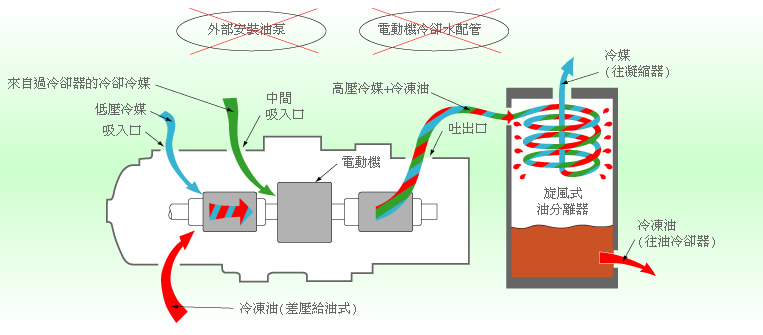

– 高信賴性,構造精簡的二段式壓縮機
壓縮機全面採用滾動軸承,適用差壓給油系統,結構精簡化。沒有吸入、吐出閥門等構造,信賴性大幅提升,同時,電動機置於半密閉式壓縮機內,未使用軸封,不需擔心軸封處的冷媒洩漏問題。
二段式壓縮機的電動機置於中央位置,其軸心兩側分別與低段、高段螺旋桿形成直結結構。由於電動機經特殊的絕緣處理,可確保耐熱與耐冷媒性,並經由來自過冷卻器的旁通冷媒之冷卻,冷卻效果大。更不需要如水冷式電動機一般,其電動機室和壓縮室之間需有止洩構造。
– R404A/R507A 螺旋式冷凍機的特點
採用臭氧層的破壞係數為0的R404A/R507A冷媒
使用範圍擴大
吸入壓力飽和溫度下限為-65℃,可對應更寬廣的超低溫及冷凍領域之需求。
冷凍油封入完成
出廠時已封入初期需求量的冷凍油。
高信賴性
壓縮機拆解大保養間隔為24,000小時或5年。

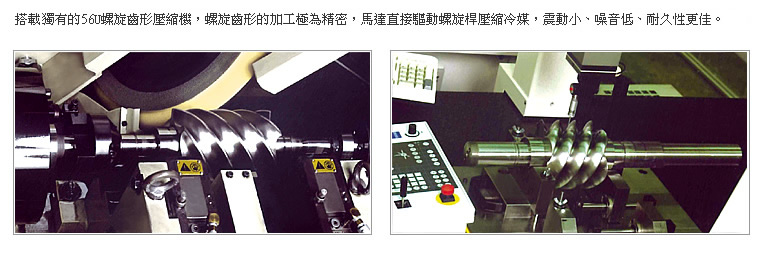

– 高效率、低震動、低噪音 - 56U螺旋齒形壓縮機
– 面面俱到的產品優勢
冷凍油冷卻系統採液冷媒冷卻
.不需油冷卻水配管。
.無冷卻水分配不均的問題。
.無冷卻水結垢問題。
採旋風式油分離器
.冷凍油分離效率高(0.2%wt以下),讓蒸發器能力完全發揮。
專為台灣地區氣候條件設計的水冷式凝縮器
.凝縮器水側結垢係數0.0002m²h℃/kcal(為ARI建議值的4倍)。
.冷卻水入水溫度可容許34℃(日本標準為32℃)。
– 適用場所更多
急速冷凍I.Q.F (蒸發溫度-50∼-60℃;庫溫-35∼-45℃)
.漁港魚貨處理完後分批急速凍結,再移入一般冷凍庫。
.生鰻魚處理完成,經蒸煮、烤熟後,做急速凍結包裝,供內、外銷(旋轉盤式或隧道式)。
.屠宰場(雞、鴨、鵝、豬、牛、羊⋯)急速凍結。
.披薩、麻糬、水餃、麵團、水產⋯等食品,急速凍結定型、滅菌,真空包裝(旋轉盤式或隧道式)。
一般冷凍(蒸發溫度-30∼-45℃;庫溫-20∼-35℃;面積50∼150坪)
.組合庫或築造庫(凍存食品、魚肉、水產⋯等)。
.港口的海產(鮮)、魚蝦⋯之凍存。
.進口冷凍肉或海產凍存。
.化學、電子、特殊材料的儲存。
.低溫倉儲、物流中心。
– 機種一覽表
二段壓縮螺旋冷凍機
KX-R301WST | KX-R501WST | KX-R752WST |
---|
蒸發溫度使用範圍 | ℃ |
電源特性 |
回轉數(50/60Hz) | rpm |
壓縮機 | 型式 | |
高段吐出量(50/60Hz) | m³/h | |
低段吐出量(50/60Hz) | m³/h |
冷媒 |
冷凍油 | 種類 | |
初回封入量 |
容量控制範圍 |
電動機 | 電源 | |
起動方式 |
操作電源 |
凝縮器 | 型式 | |
冷媒側內容積 | ||
冷卻水側污垢係數 |
輔助設備 |
保護裝置 |
附屬品 |
配管尺寸 | 冷媒氣入口 | A |
冷媒液出口 | mm | |
冷卻水入出口 |
標 準 冷 卻 水 量(50/60Hz) | m³/h |
水頭損失 | 冷卻水量 | m³/h |
水頭損失 | mAq |
外 形 尺 寸(寬x深x高) | mm |
製品重量 | kg |
-65 ~ -30 |
AC 3φ 220V 60Hz, 3φ 4W 380V 60Hz, 3φ 4W 380V 50Hz |
2,880 / 3,470 |
3002SR-T |
55.6 / 66.7 |
138.0 / 165.6 |
R404A 或 R507A(不可混用) |
フレオ─ル α 32N(FREOL α 32N) |
15(已封入) |
100、50(兼起動用) |
AC 3φ 220V 60Hz, 3φ 380V 60Hz, 3φ 380V 50Hz |
Y ─ △ |
AC, 1φ, 220V |
水冷橫型殼管式 |
100.7 |
0.0002m²h℃/kcal(17.2x10⁻⁵ m²℃/W) |
油分離器、油冷卻器、 過冷卻器、乾燥器 |
高低壓壓力防止控制機能、欠逆相保護、吐出過熱防止控制機能、 控制迴路保險絲、壓縮機用內藏保護開關、過電流保護(壓縮機用)、 給油壓差異常防止機能、可熔栓、給油溫度過熱防止控制機能 |
紙濾心及O型環(油過濾器用)、 鋼絲濾網及迫緊(吸入過濾器用)、使用說明書 |
50A鋼管接續 |
φ25.4 |
FPT 2 |
9.5 / 11.4 |
9.5/10.3/11.4/12.5/13.7 |
2.5/2.8/3.5/4.3/5.2 |
1,350 x 1,050 x 1,375 |
800 |
-65 ~ -30 |
AC 3φ 220V 60Hz, 3φ 4W 380V 60Hz, 3φ 4W 380V 50Hz |
2,880 / 3,470 |
5002SR-HT |
84.4 / 101.3 |
209.6 / 251.5 |
R404A 或 R507A(不可混用) |
フレオ─ル α 32N(FREOL α 32N) |
20(已封入) |
100、75、50、25(兼起動用) |
AC 3φ 220V 60Hz, 3φ 380V 60Hz, 3φ 380V 50Hz |
Y ─ △ |
AC, 1φ, 220V |
水冷橫型殼管式 |
118.7 |
0.0002m²h℃/kcal(17.2x10⁻⁵ m²℃/W) |
油分離器、油冷卻器、 過冷卻器、乾燥器 |
高低壓壓力防止控制機能、欠逆相保護、吐出過熱防止控制機能、 控制迴路保險絲、壓縮機用內藏保護開關、過電流保護(壓縮機用)、 給油壓差異常防止機能、可熔栓、給油溫度過熱防止控制機能 |
紙濾心及O型環(油過濾器用)、 鋼絲濾網及迫緊(吸入過濾器用)、使用說明書 |
65A鋼管接續 |
φ28.57 |
FPT 2 |
23.0 / 27.6 |
21.6/23.0/27.6/30.6/33.6 |
5.2/5.9/8.1/9.7/11.4 |
1,550 x 1,150 x 1,610 |
1,250 |
-65 ~ -30 |
AC 3φ 220V 60Hz, 3φ 4W 380V 60Hz, 3φ 4W 380V 50Hz |
2,880 / 3,470 |
7502SR-HT |
112.3 / 134.8 |
295.9 / 355.1 |
R404A 或 R507A(不可混用) |
フレオ─ル α 32N(FREOL α 32N) |
20(已封入) |
100、75、50、25(兼起動用) |
AC 3φ 220V 60Hz, 3φ 380V 60Hz, 3φ 380V 50Hz |
Y ─ △ |
AC, 1φ, 220V |
水冷橫型殼管式 |
131.7 |
0.0002m²h℃/kcal(17.2x10⁻⁵ m²℃/W) |
油分離器、油冷卻器、 過冷卻器、乾燥器 |
高低壓壓力防止控制機能、欠逆相保護、吐出過熱防止控制機能、 控制迴路保險絲、壓縮機用內藏保護開關、過電流保護(壓縮機用)、 給油壓差異常防止機能、可熔栓、給油溫度過熱防止控制機能 |
紙濾心及O型環(油過濾器用)、 鋼絲濾網及迫緊(吸入過濾器用)、使用說明書 |
80A鋼管接續 |
φ31.75 |
FPT 3 |
24.0 / 28.8 |
24.0/25.9/28.8/31.7/34.6 |
2.6/3.1/3.6/4.1/4.6 |
1,725 x 1,150 x 1,670 |
1,360 |
